LED opozorilne lučiso pomemben del sodobnih sistemov za vidljivost vozil, ki se uporabljajo na nujnih, komunalnih, gradbenih, kmetijskih, vozilih za pomoč na cesti, transportnih, industrijskih in posebnih vozilih. Njihova vloga presega ustvarjanje svetle utripajoče svetlobe. Pravilno zasnovan opozorilni sistem mora med delom s karoserijo vozila, električno arhitekturo, položajem vgradnje, optičnimi zahtevami, izpostavljenostjo okolja in veljavnimi predpisi jasno sporočati stanje delovanja vozila. Barva svetlobe, porazdelitev žarka, vzorec bliska, sinhronizacija, konstrukcija ohišja in zasnova krmilnika vplivajo na to, kako učinkovito je zaznan opozorilni signal. Razumevanje teh dejavnikov pomaga proizvajalcem vozil, upravljavcem voznih parkov, integratorjem in oblikovalcem opreme razviti opozorilne sisteme, ki so praktični, vzdržljivi, vzdržljivi in primerni za pogoje, v katerih vozilo deluje.
Kazalo
Kliknite katero koli temo, da skočite neposredno na razdelek.
- 1. Kakšen je resnični namen opozorilne luči za vozila?
- 2. Kako tehnologija LED izboljša učinkovitost opozarjanja?
- 3. Katere konfiguracije opozorilnih lučk so na voljo?
- 4. Kako naj se izbere barva opozorilne luči?
- 5. Zakaj so optika, vzorci bliskavice in koti gledanja pomembni?
- 6. Kam naj bodo nameščene opozorilne luči?
- 7. Katere okoljske razmere je treba upoštevati?
- 8. Kako električni sistemi in krmilniki vplivajo na delovanje?
- 9. Kako se lahko opozorilni sistemi vključijo v različna vozila?
- 10. Kako je treba oceniti skladnost in testiranje?
- 11. Katere so najpogostejše napake pri izbiri?
- 12. Kako lahko proizvajalci izboljšajo zanesljivost sistema?
- 13. Kaj mora vsebovati praktična tehnična specifikacija?
- 14. Pogosto zastavljena vprašanja
Kakšen je resnični namen opozorilne luči za vozila?
Opozorilna osvetlitev je v bistvu vizualni komunikacijski sistem. Njegova naloga je pritegniti ustrezno pozornost in pomagati okoliškim ljudem razumeti, da je vozilo v posebnem stanju delovanja.
Opozorilni signal lahko pomeni, da se vozilo odziva na nujne primere, dela ob cestišču, se premika počasi, servisira infrastrukturo, deluje na začasnem delovnem območju, vleče opremo ali opravlja drugo nalogo, ki zahteva dodatno pozornost ljudi v bližini.
Zaradi tega se opozorilna osvetlitev razlikuje od običajne osvetlitve vozila. Žarometi, zavorne luči, smerniki in označevalne luči sporočajo predvsem običajne funkcije vozila. Opozorilni sistem doda še eno plast informacij o statusu vozila ali delovnem okolju.
Razlikovanje postane še posebej pomembno, ko vozilo deluje v več okoljih. Komunalni tovornjak lahko čez dan potuje po mestu, se zvečer ustavi ob cesti, vstopi na gradbeno območje in dela v bližini pešcev ali strojev. Isto fizično vozilo lahko zato zahteva vidljivost iz več smeri pod zelo različnimi pogoji osvetlitve ozadja.
Sistem naj bi ljudem v bližini pomagal prepoznati, da je vozilo v posebnih pogojih delovanja.
Zaradi porazdelitve svetlobe je vozilo vidno iz kotov, ki so pomembni v dejanskem delovnem okolju.
Ponovljivi vzorci in jasne kontrole pomagajo operaterjem predvidljivo uporabljati opozorilni sistem.
Opozorilna oprema mora delovati s konstrukcijo vozila, električnim sistemom, krmilnimi elementi in drugimi nameščenimi komponentami.
Eden najpogostejših nesporazumov je, da je delovanje opozoril preprosto vprašanje svetlosti. V resnici je uporabna vidljivost odvisna od svetlosti, vidnega kota, kontrasta ozadja, obnašanja bliskavice, zasnove leč, višine namestitve, geometrije vozila, vremena in vizualnega okolja, ki obdaja vozilo.
Zelo svetel modul, nameščen za oviro, lahko ustvari manj uporabno opozorilno pokritost kot zmerno močan sistem, pravilno nameščen okoli vozila. Podobno se lahko signal, ki je videti impresivno v temni delavnici, obnaša drugače na sončni svetlobi, močnem dežju, megli, prahu ali okolju, ki vsebuje več virov svetle svetlobe.
Kako tehnologija LED izboljša učinkovitost opozarjanja?
Tehnologija LED je spremenila zasnovo izdelkov za opozarjanje na vozila. Polprevodniške LED diode proizvajalcem omogočajo izdelavo kompaktnih modulov s prilagodljivo optično ureditvijo, elektronskim nadzorom in visoko integriranimi ohišji.
Fleksibilnost postavitve LED je ena najpomembnejših prednosti. Več oddajnikov je mogoče razporediti za lečo, vzdolž palice, znotraj kompaktne svetlobne glave ali po več porazdeljenih modulih. To oblikovalcem omogoča, da ustvarijo opozorilne vzorce, ki se ujemajo z določenimi koti gledanja, namesto da bi svetilko obravnavali kot enotočkovni vir.
Kompaktna arhitektura izdelka
Module LED je mogoče oblikovati v razmeroma majhnih paketih, kar omogoča integracijo opozorilnih funkcij v rešetke, odbijače, ogledala, stranske plošče, strešne sklope, območja vizirja in druga omejena mesta. To je uporabno za sodobna vozila, kjer so pomembni zunanji slog, aerodinamične zahteve in integracija opreme.
Elektronski nadzor bliskavice
Svetleče diode je mogoče elektronsko preklapljati z natančnim časom. To podpira več vzorcev bliskavice, sinhronizirano delovanje, izmenična zaporedja, usmerjevalne funkcije in druga nadzorovana vedenja.
Elektronsko krmiljenje omogoča tudi lažje usklajevanje več modulov. Na primer, sprednji in zadnji izdelki lahko delujejo skupaj, medtem ko stranski moduli ustvarjajo dodatno pokritost pod stranskimi koti.
Trajnost polprevodniške konstrukcije
Izdelki LED se ne zanašajo na tradicionalno žarilno nitko v viru svetlobe. To spremeni konstrukcijo žarnice in lahko zmanjša občutljivost na nekatere vrste mehanskih okvar, povezanih s svetlobnimi viri na osnovi žarilne nitke.
Toplotna zasnova ostaja pomembna
Tehnologija LED še vedno proizvaja toploto. Čeprav so sistemi LED učinkoviti, njihova notranja temperatura vpliva na elektronsko in optično obnašanje. Zasnova ohišja, odvajanje toplote, lokacija namestitve, temperatura okolja in trajanje delovanja lahko vplivajo na toplotno učinkovitost.
| Tehnološko področje | Na kaj vpliva | Praktični premislek |
|---|---|---|
| Postavitev LED oddajnika | Izhod in optična pokritost | Uskladite razporeditev oddajnika z zahtevanimi koti gledanja |
| Optična leča | Oblika in porazdelitev žarka | Preglejte dejansko pokritost in ne samo rezultat |
| Ohišje | Zaščita in toplotno obnašanje | Uskladite zasnovo ohišja z okoljem namestitve |
| Krmilna elektronika | Vzorci in sinhronizacija | Uporabljajte jasno določene načine delovanja |
Pomembno je, da so svetleče diode tehnološka platforma in ne popolna opozorilna rešitev sama po sebi. Optična zasnova, elektronika, toplotno upravljanje, konstrukcija ohišja, namestitev in krmilna logika določajo, kako učinkovito se ta tehnologija obnese na dejanskem vozilu.
Katere konfiguracije opozorilnih lučk so na voljo?
Sodobni opozorilni sistemi za vozila so na voljo v več fizičnih oblikah. Vsaka konfiguracija je zasnovana glede na različne zahteve glede namestitve, profesionalna vozila pa pogosto združujejo več vrst, da dosežejo širšo pokritost.
Strešne svetlobne palice
Svetlobne palice so običajno nameščene čez streho in lahko vsebujejo več optičnih modulov, ki zagotavljajo pokritost naprej, zadaj in stran.
Njihov dvignjen položaj lahko pomaga, da opozorilni signal ostane viden nad drugimi strukturami vozila. Vendar je položaj vgradnje na streho izdelek tudi izpostavljen obremenitvi z vetrom, vremenskim vplivom, vibracijam in povečani skupni višini vozila.

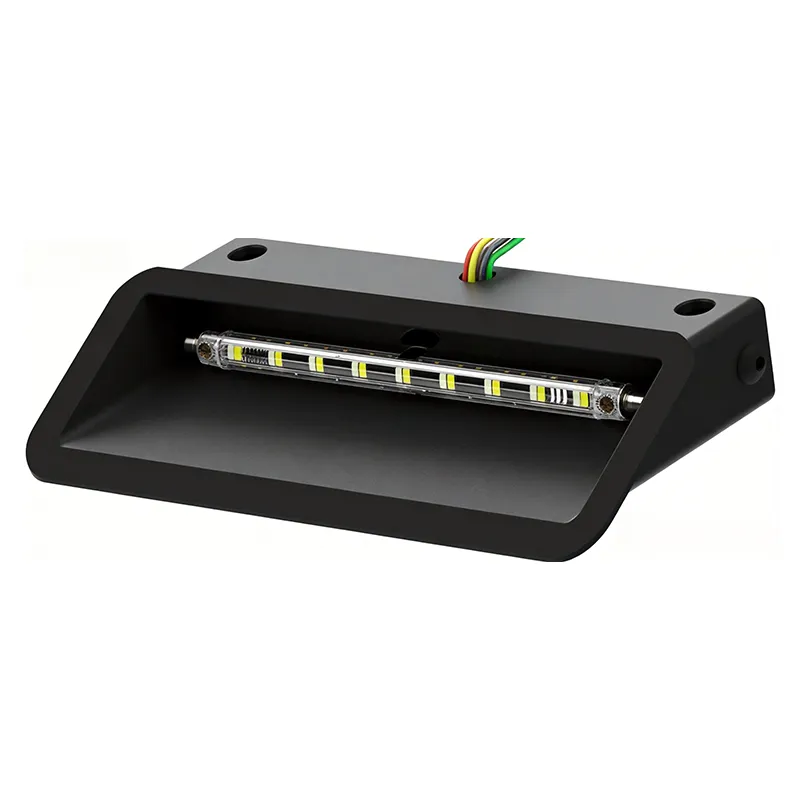

Kompaktne svetilke
Svetilke so manjši posamezni moduli, ki jih je mogoče razporediti po vozilu. Pogosto se uporabljajo v odprtinah rešetke, odbijačih, stranskih ploščah, zadnji karoseriji, območjih ogledal ali drugih mestih, kjer velika svetlobna palica ni praktična.
Porazdeljene svetlobne glave so lahko še posebej uporabne za zapiranje vidnih vrzeli, ki jih ustvari karoserija ali oprema.
Svetilniki
Svetilniki so običajno nameščeni na dvignjeni točki in zagotavljajo zelo prepoznaven opozorilni signal. Njihova cilindrična ali kompaktna oblika omogoča montažo na strehe vozil, strukture opreme ali posebne ploščadi.
Sistemi skrivališč
Moduli Hideaway so nameščeni za obstoječimi strukturami vozila, kar omogoča, da funkcija opozorila ostane vizualno diskretna, ko ne deluje. Namestitev zahteva natančno preučitev optične razdalje, odvajanja toplote, ožičenja in servisnega dostopa.
Sistemi, nameščeni na vizir
Enote vizirja so nameščene v notranjosti vozila blizu zgornjega dela vetrobranskega stekla. Lahko zagotovijo prednjo opozorilno osvetlitev, hkrati pa ohranijo kompakten odtis namestitve.
Glavna težava je zagotoviti, da sistem ne ustvarja prekomernih odbojev ali moti vidljivosti operaterja.
Smerni opozorilni sistemi
Usmerjeni sistemi uporabljajo nadzorovane sekvence za sporočanje gibanja levo, desno ali sredino. Posebej so pomembni za vozila za obcestne službe, vozila za upravljanje prometa, tovornjake za reševanje in delovna vozila, ki vozijo okoli aktivnih prometnih območij.
| Konfiguracija | Tipična namestitev | Glavna prednost | Glavni premislek |
|---|---|---|---|
| Svetlobna vrstica | Streha | Široka povišana vidljivost | Montaža, višina, izpostavljenost vetru |
| Lighthead | Rešetka, odbijač, stran, zadaj | Prilagodljiva porazdeljena postavitev | Optična smer in razpoložljiva globina vgradnje |
| Beacon | Dvignjen položaj vgradnje | Prepoznaven opozorilni signal visoke ravni | Moč pritrditve in skupna višina vozila |
| Skrivališče | Za paneli vozila | Diskretna integracija | Jasna optična pot in toplotno upravljanje |
| Vizir enota | Notranje zgornje vetrobransko steklo | Kompaktno opozorilo naprej | Vidnost voznika in odsevi |
| Usmerjevalna enota | Zadaj ali servisno območje | Komunikacija za usmerjanje prometa | Nadzor zaporedja in sinhronizacije |
Ni enotne konfiguracije, ki bi ustrezala vsakemu vozilu. Izbor je treba začeti s problemom vidnosti, ki ga je treba rešiti, nato pa ugotoviti, katera fizična ureditev lahko najučinkoviteje reši ta problem.
Velik delovni tovornjak lahko uporablja dvignjeno svetlobno palico skupaj s sprednjimi in zadnjimi žarometi, medtem ko se kompaktno servisno vozilo lahko zanaša predvsem na diskretno masko in zadnje module. Pomemben dejavnik je pokritost, ne le količina izdelka.
Kako naj se izbere barva opozorilne luči?
Barva opozorila vsebuje informacije, vendar je pravilna barva odvisna od vloge vozila, države, pristojnosti, kategorije storitev in veljavnih predpisov.
Običajne opozorilne barve vključujejo jantarno, rdečo in modro. Različni razredi vozil lahko uporabljajo tudi večbarvne konfiguracije za različna stanja delovanja. Ker se ta pravila lahko razlikujejo, je treba barvo vedno obravnavati kot regulativno in funkcionalno odločitev in ne zgolj vizualno prednost.
Jantarni opozorilni sistemi
Jantar se pogosto povezuje s previdnostjo, delovno aktivnostjo, obcestnimi operacijami, vzdrževanjem, gradnjo, komunalnimi storitvami, počasno premikajočo se opremo in drugimi aplikacijami, kjer je potrebna večja pozornost.
Rdeči opozorilni sistemi
Rdeča ima lahko močan opozorilni pomen in je lahko povezana z določenimi funkcijami vozila ali kategorijami pooblaščenih servisov, odvisno od jurisdikcije.
Modri opozorilni sistemi
Modra je pogosto podvržena strožjemu nadzoru in je lahko rezervirana za posebne kategorije vozil v sili ali pooblaščenih vozilih. Zato je treba skrbno preveriti njegovo primernost za ciljni trg in vlogo vozila.
Dvobarvni sistemi
Dvobarvni izdelki lahko podpirajo različna stanja delovanja. Na primer, ena odobrena barva je lahko povezana s splošno delovno dejavnostjo, medtem ko se druga uporablja za ločeno operativno funkcijo. Logika krmilnika mora narediti te načine jasne in preprečiti nenamerne kombinacije.
| Barvna strategija | Potencialna uporaba | Pomemben premislek |
|---|---|---|
| Jantar | Delo, previdnost, služba, dejavnost ob cesti | Običajno v aplikacijah, povezanih z delom, za katere veljajo lokalni predpisi |
| Rdeča | Določene opozorilne funkcije | Uporabite v skladu z zahtevami glede vozila in pristojnosti |
| Modra | Specializirana signalizacija v sili | Pogosto strožje regulirano |
| Dvojna barva | Več operativnih stanj | Logika krmilnika mora jasno ločevati odobrene načine |
Barva je tudi v interakciji z okoljem. Vizualni kontrast med opozorilnim signalom in njegovim ozadjem se lahko spremeni glede na sončno svetlobo, nočne razmere, mestno osvetlitev, sneg, meglo ali odsevne površine.
Zakaj so optika, vzorci bliskavice in koti gledanja pomembni?
Vidnost opozorila je močno odvisna od optične zasnove. Okoliški udeleženec v prometu lahko vidi vozilo neposredno spredaj, pod kotom, od strani ali od zadaj. Opozorilni sistem mora zato zagotavljati smiselno vidljivost v pomembnih smereh.
Porazdelitev žarkov
Optične leče, reflektorji, razporeditev LED, orientacija modulov in geometrija ohišja določajo, kako se oddana svetloba širi. Luč, obrnjena naprej, je optimizirana drugače kot modul, namenjen zagotavljanju široke bočne pokritosti.
Praktičen sistem bi moral zmanjšati nepotrebna šibka območja. Zato je treba porazdelitev svetlobe ovrednotiti po ustreznih kotih gledanja in ne le iz ene želene smeri.
Vidni kot
Karoserija vozila lahko povzroči nepričakovane optične ovire. Enota, nameščena na rešetko, lahko zelo dobro deluje od spredaj, hkrati pa zagotavlja omejeno vidljivost iz stranskega kota. Strešni nosilec lahko nudi široko pokritost, vendar še vedno pušča vrzeli v bližini vozila.
Kartiranje vozila z več zornih kotov pred namestitvijo lahko razkrije ta območja.
Flash vzorci
Zaradi utripanja se opozorilna osvetlitev vizualno razlikuje od številnih običajnih luči vozil. Različni vzorci lahko podpirajo različna stanja delovanja ali ustvarijo večjo vizualno ločitev od ozadja.
Vendar pa lahko pretirana zapletenost vzorca povzroči še en problem. Operaterji imajo lahko težave pri zapomnitvi, kateri vzorec ustreza določeni funkciji. Manjši niz jasno definiranih načinov je lahko pogosto bolj praktičen kot nepotrebno velika knjižnica vzorcev.
Sinhronizacija
Ko več modulov deluje kot en sistem, sinhronizacija vpliva na celoten vizualni rezultat. Moduli lahko utripajo hkrati, izmenično levo in desno, pometajo po vozilu ali delujejo v ločenih sinhroniziranih skupinah.
Več modulov se aktivira skupaj, da ustvari enoten opozorilni dogodek.
Ločene skupine se aktivirajo zaporedno, da ustvarijo vizualno gibanje po vozilu.
Lahka dejavnost potuje skozi urejeno skupino in lahko podpira usmerjevalne funkcije.
Odobrene vzorce je mogoče izbrati glede na stanje delovanja vozila.
Realni vizualni pogoji
Optično zmogljivost je treba upoštevati v realnih pogojih. Močna sončna svetloba, žarometi, moker pločnik, megla, prah, odsevni znaki, sneg in bližnje delovne luči lahko spremenijo način zaznavanja opozorilnih signalov.
Zato samo laboratorijski rezultati ne povejo celotne zgodbe. Končna namestitev vozila določa, ali svetloba dejansko doseže gledalca v uporabni obliki.
Kam naj bodo nameščene opozorilne luči?
Položaj vgradnje neposredno vpliva na vidljivost. Določa višino, vidno linijo, ovire, napeljavo kablov, mehanske obremenitve in dostopnost za vzdrževanje.
Montaža na streho
Strešni sistemi imajo koristi od višine. Lahko ostanejo vidni nad številnimi strukturami vozila in lahko zagotovijo široko pokritost naprej, zadaj in bočno.
Hkrati strešna montaža poveča izpostavljenost vetru, dežju, snegu, pranju vozil in nenamernim udarcem. Montažna oprema mora zato ustrezati strešni konstrukciji in okolju delovanja vozila.
Montaža sprednje rešetke
Svetilke, nameščene na rešetki, lahko zagotovijo nižjo sprednjo opozorilno pokritost in lahko dopolnijo izdelek, nameščen na strehi. Globino vgradnje in optično razdaljo je treba natančno pregledati.
Zadnja montaža
Zadnji opozorilni moduli so lahko še posebej pomembni za cestna in gospodarska vozila, ki se ustavijo ali delajo ob javnih cestah. Voznik za njim morda ne bo mogel jasno videti sprednje ali strešne luči, če karoserija vozila ali bližnja oprema blokira signal.
Stranska montaža
Stranski moduli lahko zmanjšajo vrzeli stranske vidljivosti. To je lahko koristno, ko vozila delajo okoli križišč, pešcev, strojev ali mimo vozečega prometa.
Skrita integracija
Moduli Hideaway lahko ohranijo čist zunanji videz, hkrati pa zagotavljajo opozorilno funkcijo. Te namestitve zahtevajo skrbno upoštevanje okoliškega materiala in optične poti.
| Montažni položaj | Glavna vidna vloga | Tipičen izziv |
|---|---|---|
| Streha | Povečana široka pokritost | Vetrna obremenitev, višina, montažna trdnost |
| Sprednja rešetka | Pokritost naprej in diagonala | Ovira telesa in globina namestitve |
| Zadaj | Sledi prometu | Vrata, oprema, nosilci in karoserija |
| Stran | Bočna pokritost | Geometrija vozila in orientacija modula |
| Vizir | Preglednost kabine naprej | Odsevi in vidljivost voznika |
Uporabna metoda oblikovanja je izdelava zemljevida vidnosti. Označite sprednje, zadnje, stranske, dvignjene in bližnje vidne cone vozila, nato ugotovite, katera območja so blokirana z ogledali, opremo, ploščami karoserije, tirnicami, lestvami, stojali ali priključki.
Ko so te vrzeli znane, ima vsak opozorilni modul jasno nalogo. Ta pristop je učinkovitejši od naključnega dodajanja luči, dokler vozilo ni videti dovolj svetlo.
Katere okoljske razmere je treba upoštevati?
Opozorilna oprema za vozila deluje v okoljih, ki so lahko precej težja od električnih aplikacij v zaprtih prostorih. Izpostavljenost na prostem lahko vključuje dež, pršenje cest, sneg, blato, prah, vibracije, ultravijolično sevanje, temperaturne spremembe, čistilne kemikalije in mehanske vplive.
Izpostavljenost vodi
Opozorilni izdelki za zunanjo uporabo morajo imeti ustrezno zaščito ohišja glede na predvideno namestitev. Voda lahko vstopi skozi šive, priključke, kabelske izhode, montažne vmesnike ali poškodovana tesnila.
Kakovost vgradnje je del enačbe za zaščito pred vodo. Ohišje je lahko tovarniško dobro zatesnjeno in kljub temu pride do vdora vode, če med namestitvijo nepravilno napeljete kable, pritrdilne luknje ali postavitev priključkov.
Prah in blato
Gradbena, kmetijska, rudarska, gozdarska in industrijska vozila lahko delujejo v okoljih, ki vsebujejo prah, blato, pesek in drobne delce. Leče morajo ostati praktične za čiščenje, namestitev pa se mora izogibati nepotrebno izpostavljenim mestom, kjer se lahko kopiči kontaminacija.
Vibracije in udarci
Zaradi gibanja vozila so opozorilni izdelki izpostavljeni mehanskim vibracijam. Neravne ceste, terenska uporaba, težka oprema in pogosto premikanje vozil lahko povzročijo obremenitev na nosilcih, pritrdilnih elementih, tiskanih vezjih, konektorjih in notranjih komponentah.
Temperatura
Vozila lahko parkirate na neposredni sončni svetlobi ali jih uporabljate v hladnih zimskih razmerah. Izdelek je zato treba izbrati za dejansko delovno temperaturno območje, zlasti tam, kjer se pričakuje stalno ali pogosto utripanje.
UV izpostavljenost
Zunanje leče in ohišja so lahko dolgotrajno izpostavljena ultravijoličnemu sevanju. Pri izbiri materiala je treba upoštevati odpornost proti porumenelosti, razpokam, krhkosti in izgubi optične čistosti skozi čas.
- Zaščita pred vodo:Uskladite ohišje in način namestitve z dejansko izpostavljenostjo.
- Mehanska vzdržljivost:Upoštevajte vibracije, udarce, udarce in naraščajočo obremenitev.
- Toplotno obnašanje:Potrdite delovanje v pričakovanem temperaturnem območju.
- UV odpornost:Razmislite o dolgotrajni izpostavljenosti leč in ohišij na prostem.
- Zaščita priključka:Kabelske vhode in električne vmesnike zaščitite tako skrbno kot ohišje svetilke.
Okoljske ocene je treba razlagati skupaj s končno namestitvijo. Ocena izdelka je smiselna le, če nameščena konfiguracija ohranja pogoje, za katere je bil izdelek zasnovan.
Kako električni sistemi in krmilniki vplivajo na delovanje?
Sodobni opozorilni sistemi pogosto vsebujejo več svetlobnih glav, krmiljenih kot usklajeno omrežje, namesto ene neodvisne svetilke, povezane s stikalom.
Združljivost napetosti
Električni sistemi vozila se razlikujejo glede na uporabo. Opozorilna oprema mora biti zato usklajena z nazivno napetostjo in območjem delovanja vozila.
Napetostno združljivost je treba preveriti pred namestitvijo in ne predvidevati glede na kategorijo vozila.
Zaščita vezja
Ustrezno ožičenje, varovalka, ozemljitev, velikost kabla, izbira priključka in zaščita tokokroga so pomembni za varno električno integracijo.
Sistem ožičenja je treba zaščititi tudi pred obrabo, prekomerno vročino, premikajočimi se komponentami, izpostavljenostjo vodi in mehanskimi obremenitvami.
Funkcije krmilnika
Odvisno od zasnove izdelka lahko krmilnik upravlja vzorce bliskavice, sinhronizacijo, barvne načine, zaporedja smeri, preklapljanje moči ali več skupin svetlobnih modulov.
| Nadzorna funkcija | Namen | Praktična zahteva |
|---|---|---|
| Nadzor moči | Omogočite ali onemogočite opozorilni sistem | Jasna identifikacija operaterja |
| Izbira vzorca | Izberite odobreno delovanje bliskavice | Enostavna in logična ureditev načina |
| Nadzor barv | Spremenite odobreno barvo ali način delovanja | Preprečite naključne neprimerne kombinacije |
| Smerni nadzor | Ustvarite leva, desna ali sredinska zaporedja | Jasno razmerje med vhodom in izhodom |
| Sinhronizacija | Koordinirajte več modulov | Stabilen čas v celotnem sistemu |
Enostavne kontrole so pogosto bolj praktične
Nadzorna plošča s številnimi gumbi ni samodejno boljša. Operaterji bodo morda morali aktivirati opozorilne funkcije, ko nosijo rokavice, delajo ponoči ali se osredotočajo na upravljanje vozila.
Jasno označeni kontrolniki in logično združevanje lahko olajšajo uporabo sistema v dejanskih pogojih delovanja.
Dostop do storitve
Krmilnik mora biti zaščiten pred nepotrebno vročino, vodo in udarci, hkrati pa mora biti dostopen za vzdrževanje. Kabelski snopi morajo biti označeni, da lahko tehniki prepoznajo module in vezja brez nepotrebnega razstavljanja.
Kako se lahko opozorilni sistemi vključijo v različna vozila?
Vsako vozilo predstavlja drugačno opozorilno težavo. Mere karoserije, oprema, hitrost delovanja, delovno okolje in zakonske zahteve lahko bistveno spremenijo ustrezno konfiguracijo.
Lahko zahteva usklajeno opozorilno pokritost, hitro izbiro načina, nadzorovane vzorce bliskov in močno vidljivost iz več smeri.
Pogosto zahtevajo opozorilno pokritost okoli struktur velike opreme in zaščito pred prahom, vibracijami, blatom in fizičnimi udarci.
Lahko se pogosto ustavi ob cestah ali infrastrukturi, zaradi česar je pomembno prepoznavanje zadaj in bočno.
Lahko deluje okoli velikih priključkov in v spreminjajočih se svetlobnih pogojih, kar zahteva premišljeno namestitev in vzdržljivo konstrukcijo.
Lahko se sreča z vejami, neravnim terenom, prahom, vibracijami in slabimi svetlobnimi pogoji, ki postavljajo dodatne zahteve glede namestitve in oblikovanja ohišja.
Pogosto deluje v bližini premikajočega se prometa, zato je hitro prepoznavanje navodil za približevanje in mimo njih še posebej pomembno.
Vozni park
Vozni parki lahko vključujejo različne modele vozil z različnimi strehami, rešetkami, električnimi sistemi in dimenzijami karoserije. Standardizirana opozorilna strategija bi morala zato opredeliti skupne funkcionalne zahteve, hkrati pa omogočiti prilagajanje fizičnih konfiguracij vsakemu vozilu.
Gradbena in težka oprema
Težka oprema ima lahko velike slepe površine. Opozorilne module bo morda treba namestiti nad kabine, okoli ohišij strojev ali blizu zadnjih struktur. Pritrdilno opremo je treba izbrati glede na vibracije in premikanje, povezane s strojem.
Kmetijske aplikacije
Kmetijska oprema lahko prehaja med terenskim delom in vožnjo po cesti. Opozorilna oprema mora zato ostati vidna okoli velikih priključkov in premikajočih se komponent, medtem ko preživi prah, blato, sončno svetlobo, vlago in dolga obdobja delovanja.
Specialna vozila
Servisna, reševalna, transportna in komunalna vozila lahko zahtevajo prilagojeno kombinacijo svetlobnih palic, svetilnikov, svetlobnih glav, sistemov za usmerjanje in krmilnikov. V takšnih primerih je integracija, specifična za aplikacijo, običajno primernejša od zanašanja na eno generično ureditev izdelka.
V vseh teh aplikacijah se najboljši sistem začne s scenarijem delovanja vozila in ne s katalogom izdelkov.
Kako je treba oceniti skladnost in testiranje?
Opozorilna oprema za vozila je lahko predmet predpisov, specifičnih za trg, fotometričnih zahtev, zahtev glede elektromagnetne združljivosti, okoljskega testiranja in pravil za kategorijo vozil.
Pogoje in standarde, ki se pojavljajo v tehničnih dokumentih, je zato treba razlagati previdno. Določena oznaka se lahko nanaša na optično zmogljivost, elektromagnetno združljivost ali drug del zahteve izdelka. Različne oznake se ne smejo obravnavati kot medsebojno zamenljive.
Fotometrično testiranje
Fotometrično vrednotenje preučuje optično obnašanje in lahko vključuje izhod, porazdelitev, barvo in vidljivost nad določenimi koti, odvisno od veljavne zahteve.
Testiranje vibracij
Osvetlitev vozila je nenehno izpostavljena tresljajem. Testiranje lahko pomaga oceniti vzdržljivost ohišja, montažne strukture, električnih povezav, tiskanih vezij, optičnih komponent in notranjih sklopov.
Testiranje vode in vdora
Zunanjo opozorilno opremo je treba oceniti glede ustrezne izpostavljenosti okolja. Potrebna zaščita je odvisna od mesta namestitve in pričakovanih pogojev med uporabo.
Ocena korozije
Cestna sol, vlaga, voda in industrijski onesnaževalci lahko vplivajo na kovinske površine, premaze, pritrdilne elemente in konstrukcije za pritrditev. Testiranje korozije lahko pomaga prepoznati slabosti v materialih in površinski obdelavi.
Elektromagnetna združljivost
Opozorilna oprema deluje skupaj z radii, navigacijskimi sistemi, krmilnimi moduli, elektroniko motorja, senzorji in drugimi sistemi vozila. Elektromagnetna združljivost je zato pomembna točka za integrirano elektroniko vozila.
| Testno območje | Primarni fokus | Zakaj je pomembno |
|---|---|---|
| Fotometrični | Optični izhod in distribucija | Pomaga preveriti vidnost in obnašanje signala |
| Vibracije | Mehanska vzdržljivost | Simulira obremenitve zaradi premikanja vozila |
| Vdor vode | Zaščita ohišja | Pomembno za zunanjo in izpostavljeno namestitev |
| korozija | Odpornost na material in zaključek | Pomembno za sol, vlago in industrijska okolja |
| EMC | Električna združljivost | Podpira stabilno delovanje skupaj z drugo elektroniko vozila |
Skladnost je treba upoštevati tudi na ravni konfiguracije. Rezultat preskusa lahko velja za določeno razporeditev izdelka, barvo, orientacijo namestitve ali način delovanja. V tehnični dokumentaciji morajo biti ti pogoji jasni.
Katere so najpogostejše napake pri izbiri?
Veliko težav z opozorilnim sistemom se pojavi med izbiro in ne po namestitvi. Najpogostejše napake vključujejo osredotočanje na videz ali svetlost ob spregledu geometrije vozila, zakonskih zahtev, izpostavljenosti okolja ali strukture nadzora.
- Izbira samo glede na svetlost:Samo proizvodnja ne določa uporabne pokritosti.
- Ignoriranje namestitvenega položaja:Karoserija ali oprema lahko blokira dobro zasnovano svetilko.
- Uporaba neustrezne barve:Barvne zahteve se razlikujejo glede na aplikacijo in jurisdikcijo.
- Ignoriranje krmilnika:Več svetlobnih modulov potrebuje usklajeno logiko delovanja.
- Ne glede na izpostavljenost okolja:Prah, blato, sol, vibracije in temperatura vplivajo na izbiro izdelka.
- Blokiranje dostopa do storitve:Skrito opremo postane težko pregledati in zamenjati.
- Mešanje nezdružljivih komponent:Napetost, priključki, arhitektura krmilnika in namestitvene mere se morajo ujemati.
- Dodajanje preveč modulov:Več izdelkov ne reši samodejno strategije slabe prepoznavnosti.
Težava samo s svetlostjo
Opozorilni sistem, ki je videti izjemno svetel iz ene smeri, lahko vseeno povzroči šibko bočno ali zadnjo pokritost. Zato je treba upoštevati celotno ovojnico gledanja.
Težava, da en izdelek ustreza vsem
Strešna svetlobna palica, ki dobro deluje na enem tovornjaku, je morda neprimerna za kompaktno servisno vozilo. Podobno je lahko svetlobna rešetka idealna za eno obliko karoserije in slabo primerna za drugo.
Problem pravne barve
Pred namestitvijo je treba barvo potrditi za ciljni trg in vlogo vozila. Če je izdelek fizično sposoben proizvajati določeno barvo, ta barva samodejno ni primerna za vsako uporabo.
Problem vzdrževanja
Opozorilni sistemi so pogosto nameščeni na težkih lokacijah, ker najbolj vidne pritrdilne točke niso vedno najlažje servisirati. Namestitev mora uravnotežiti vidljivost z razumnim dostopom za pregled, čiščenje in zamenjavo.
Kako lahko proizvajalci izboljšajo zanesljivost sistema?
Zanesljiva opozorilna oprema je odvisna od usklajene kakovosti LED, tiskanih vezij, optičnih leč, ohišij, tesnil, konektorjev, ožičenja, strojne opreme za montažo in komponent krmilnika.
Optični nadzor sklopa
Položaj oddajnika in poravnava leče lahko vplivata na optično enotnost. Ko je več modulov nameščenih enega poleg drugega, lahko postanejo majhne razlike v optičnem obnašanju bolj vidne.
Nadzor električnih sklopov
Ožičenje, spajkalni spoji, konektorji, komponente za zaščito vezij in tiskana vezja morajo biti sestavljeni v skladu z nadzorovanimi proizvodnimi postopki.
Mehanska kontrola montaže
Pritrdilni elementi, nosilci, tesnila, izhodi kablov in vmesniki leč morajo biti nameščeni dosledno. Vibracije vozila povzročajo ponavljajoče se mehanske obremenitve teh komponent.
Pregled procesa
Kontrola kakovosti je močnejša, če je porazdeljena po celotni proizvodnji, namesto da bi bila omejena na končni kozmetični pregled.
- Preglejte dohodne komponente:Preverite kritične LED, elektroniko, leče, ohišja, tesnila in priključke.
- Nadzorni sklop:Uporabite ponovljive postopke za ožičenje, spajkanje, tesnjenje, pritrjevanje in namestitev leč.
- Preverite optično delovanje:Preverite odobrene svetlobne vzorce in optični izhod.
- Ocenite odpornost na okolje:Izvedite ustrezne preskuse vode, vibracij, korozije in temperature.
- Preverite delovanje krmilnika:Potrdite vzorce, barve, sinhronizacijo in usmerjevalne funkcije.
- Preglejte končni sklop:Preverite priključke, pritrdilne točke, stanje leč, kakovost ohišja in oznake.
Zakaj je doslednost pomembna pri aplikacijah za vozni park
Vozni park lahko namesti na desetine ali stotine opozorilnih modulov na različne platforme vozil. Dosledno optično vedenje, logika krmilnika, konektorji, načini namestitve in dokumentacija lahko olajšajo namestitev in vzdrževanje.
Dokumentacija kot del kakovosti
Tehnične risbe, diagrami ožičenja, navodila za namestitev, informacije o krmilniku in zapisi o pregledih pomagajo ustvariti jasno povezavo med proizvodnjo in integracijo vozila.
Dobra dokumentacija podpira tudi prihodnje vzdrževanje. Tehnik bi moral biti sposoben prepoznati, kateri modul je povezan s katerim izhodom krmilnika, in razumeti predvideni način delovanja brez obratnega inženiringa celotnega vozila.
Kaj mora vsebovati praktična tehnična specifikacija?
Praktična tehnična specifikacija spremeni splošno zahtevo glede opozorilnih lučk v konfiguracijo, ki jo oblikovalci, proizvajalci, inštalaterji in operaterji lahko dosledno razumejo.
| Območje specifikacije | Informacije za opredelitev | Zakaj je pomembno |
|---|---|---|
| Vloga vozila | Nujna, gradbena, komunalna, kmetijska, transportna, storitvena ali posebna uporaba | Vzpostavi kontekst delovanja |
| Konfiguracija | Svetlobna palica, svetilnik, svetlobna glava, skrivališče, vizir, sistem za usmerjanje | Določa fizično in optično integracijo |
| barva | Odobrena opozorilna barva ali kombinacija | Povezuje sistem z zahtevami aplikacije |
| Napetost | Električna zgradba vozila in doseg delovanja | Preprečuje električno neusklajenost |
| Nadzor | Vzorci, sinhronizacija, smerni načini, nadzor barv | Določa vedenje sistema |
| Montaža | Streha, maska, zadaj, stran, vizir, podometna montaža | Določa zahteve glede vidljivosti in namestitve |
| okolje | Voda, prah, vibracije, temperatura, UV, korozija | Konstrukcijo prilagodi pogojem delovanja |
| Testiranje | Veljavne zahteve trga in preskusa izdelka | Zagotavlja jasno tehnično podlago za vrednotenje |
Najprej določite vozilo
Mere vozila, strešno konstrukcijo, plošče karoserije, rešetke, nosilce opreme, ogledala, vrata, priključke in obstoječe luči je treba preslikati, preden je postavitev opozorila dokončana.
Določite dejanske pogoje delovanja
Specifikacija mora opredeliti, kje in kdaj bo sistem uporabljen. Dnevno delo ob cesti, nočna gradnja, ukrepanje ob izrednih dogodkih, poljedelsko delo, skladiščna dvorišča in komunalne storitve lahko zahtevajo zelo različne strategije opozarjanja.
Določite območja vidnosti
Namesto da navedete samo, koliko svetilk je potrebnih, določite, katere smeri morajo ostati vidne. Tehnični načrt lahko opredeli zahteve po pokritosti spredaj, zadaj, stransko, dvignjeno in na blizu.
Določite električno arhitekturo
Zahteve glede napetosti, toka, vrste konektorja, lokacije krmilnika, zaščite vezja, napeljave kablov in ozemljitve je treba določiti pred začetkom proizvodnje ali predelave vozila.
Določite storitvene zahteve
Opozorilna oprema mora ostati praktična za čiščenje, pregledovanje, prilagajanje in zamenjavo. Tehnična specifikacija bi morala zato vključevati podrobnosti o dostopu do storitev in namestitvi, kjer je to primerno.
Ugotovite, kje morajo bližajoči se promet, pešci in delavci videti vozilo.
Določite fizične pritrdilne točke, ovire, karoserijo in razpoložljivi prostor.
Določite napajanje, lokacijo krmilnika, kabelske poti, zaščito in dostop do storitev.
Določite, kako bo izdelek očiščen, pregledan, prilagojen in zamenjan.
Praktičen potek izbire
- Določite funkcijo vozila:Določite razlog, zakaj je potrebno dodatno vizualno opozorilo.
- Navodila za ogled zemljevida:Prepoznajte potrebe po vidljivosti spredaj, zadaj, stran, povišano in na bližino.
- Prepoznajte ovire:Preverite karoserijo, nosilce, ogledala, orodje, priključke in opremo.
- Izberite fizično konfiguracijo:Izberite ustrezno kombinacijo palic, svetilnikov in luči.
- Potrdite barvo in vzorce:Izberite odobrene načine delovanja za cilj in vlogo vozila.
- Potrdite električno združljivost:Preverite napetost, ožičenje, priključke, funkcije krmilnika in zaščito tokokroga.
- Potrdite okoljske zahteve:Opremo prilagodite izpostavljenosti vodi, prahu, vibracijam, UV žarkom in temperaturi.
- Pregled dokumentacije:Zagotovite, da risbe izdelka, informacije o ožičenju, podrobnosti o montaži in testna dokumentacija ustrezajo končni konfiguraciji.
Ta potek dela ohranja izbiro izdelkov vezano na dejanske zahteve vozila. Zagotavlja tudi jasnejšo osnovo za komunikacijo med proizvajalci vozil, upravljavci voznih parkov, integratorji, nabavnimi ekipami in inštalaterji.
Pogosto zastavljena vprašanja
Za kaj se večinoma uporabljajo LED opozorilne luči?
Uporabljajo se za izboljšanje vidljivosti vozila in sporočanje posebnih delovnih pogojev, kot so ukrepanje v sili, dela ob cesti, gradbeništvo, vzdrževanje, dejavnosti javnih služb, nadzor prometa ali druge dejavnosti, ki zahtevajo dodatno zavedanje.
Ali so vse barve opozorilnih luči primerne za vsako vozilo?
Ne. Barve opozorilnih lučk je mogoče regulirati glede na državo, jurisdikcijo, kategorijo vozila in vrsto storitve. Pred določitvijo barve je treba potrditi ciljni trg in predvideno funkcijo vozila.
Kakšna je razlika med svetlobno vrstico in svetlobno glavo?
Svetlobna palica je na splošno večji večmodulni sklop, ki je pogosto nameščen na strehi vozila za široko pokritost. Svetlobna glava je manjši posamezen modul, ki ga je mogoče porazdeliti po sprednjem, zadnjem delu, ob straneh ali drugih delih telesa.
Zakaj bi vozilo uporabljalo več majhnih modulov namesto ene velike svetlobne palice?
Porazdeljeni moduli lahko zapolnijo vidne vrzeli, ki jih povzročajo karoserija, oprema ali geometrija vozila. Poenostavijo lahko tudi integracijo opozorilnih funkcij v območja, kjer velik strešni sklop ni praktičen.
Ali večja svetlost vedno pomeni boljše delovanje opozorila?
Ne. Učinkovitost uporabnega opozorila je odvisna tudi od optične porazdelitve, kota gledanja, položaja vgradnje, osvetlitve ozadja, vremena, geometrije vozila in obnašanja bliskavice.
Kje naj bo nameščena opozorilna lučka?
Pravilni položaj je odvisen od vozila in smeri, iz katerih ga je treba prepoznati. Streha, rešetka, zadek, stran, vizir in skriti položaji imajo različne prednosti in omejitve.
Kaj je treba upoštevati pri gradbenih vozilih?
Ključni premisleki vključujejo vibracije, prah, blato, izpostavljenost udarcem, premikanje opreme, trdnost vgradnje, vidljivost okoli struktur velikih strojev, zaščito ožičenja in dostop za vzdrževanje.
Kako pomemben je krmilnik?
Krmilnik lahko koordinira več modulov in upravlja odobrene vzorce bliskavice, sinhronizacijo, smerna zaporedja, barvne načine in preklopne funkcije. Je pomemben del splošnega opozorilnega sistema.
Zakaj je varovanje okolja pomembno?
Izdelki, nameščeni v vozilih, so lahko izpostavljeni dežju, škropljenju, prahu, blatu, soli, vibracijam, izpostavljenosti UV žarkom in temperaturnim spremembam. Ohišje, leča, električni priključki, montažna oprema in način namestitve morajo ustrezati dejanskemu okolju.
Katere vrste testiranja je treba upoštevati?
Odvisno od uporabe in trga lahko ustrezne ocene vključujejo fotometrično testiranje, testiranje vibracij, testiranje vdora vode, oceno korozije, oceno temperature, električno testiranje in testiranje elektromagnetne združljivosti.
Ali je mogoče opozorilne sisteme prilagoditi različnim modelom vozil?
ja Prilagoditev lahko vključuje velikost modula, montažne nosilce, dolžine kablov, konektorje, logiko krmilnika, bliskovne vzorce, barvne kombinacije in ureditev fizične namestitve.
Kako lahko vozni park standardizira opozorilne sisteme za različna vozila?
Vozni park lahko določi skupne zahteve za odobrene barve, vzorce delovanja, logiko krmilnika, prakse ožičenja, konektorje, zaščito okolja in postopke inšpekcijskih pregledov, hkrati pa omogoča, da se konfiguracija fizične namestitve razlikuje glede na model vozila.
Kaj je najpomembnejše pri izbiri opozorilnega sistema?
Najpomembnejši dejavnik je, ali celoten sistem jasno sporoča stanje delovanja vozila v pogojih, v katerih bo vozilo dejansko delovalo. To zahteva skupno preučitev uporabe, vidnih kotov, namestitve, optike, barve, nadzora, električne združljivosti, varstva okolja in veljavnih zahtev.
Kako lahko boljša zasnova opozoril ustvari jasnejšo komunikacijo z vozilom?
Učinkovita opozorilna osvetlitev vozila je rezultat usklajenega inženiringa in ne ene same specifikacije. Tehnologija LED zagotavlja prilagodljivo osnovo, vendar je končna zmogljivost odvisna od optične zasnove, barve, obnašanja bliskavice, položaja vgradnje, krmilne logike, električne integracije, zaščite okolja in samega vozila.
Tovornjak za obcestne storitve bo morda potreboval močno prepoznavanje zadaj in bočno, ko bo ustavljen ob prometu. Gradbeni stroj morda potrebuje povišano pokritost okoli velike strukture. Kmetijska oprema lahko zahteva opozorilno vidljivost okoli priključkov med delom v spremenljivem vremenu. Reševalno vozilo lahko zahteva več usklajenih modulov z jasno opredeljenimi načini delovanja.
Ti scenariji prikazujejo, zakaj je treba opozorilno opremo načrtovati kot sistem. Vsak modul mora imeti razlog za namestitev. Vsak položaj vgradnje mora upoštevati zahtevo glede vidnosti. Vsaka funkcija krmilnika mora ustrezati operativni potrebi.
Za operaterje voznih parkov in integratorje vozil ta pristop prav tako olajša standardizacijo. Določiti je mogoče skupne zahteve za barve, vzorce, krmilnike, ožičenje, načine vgradnje, varstvo okolja in inšpekcijo, medtem ko je še vedno dovoljeno, da vsaka platforma vozila uporablja konfiguracijo, ki ustreza njeni strukturi karoserije.
Za proizvajalce isto načelo podpira uporabnejše prilagajanje. Namesto spreminjanja komponent brez definiranega namena je mogoče razviti sistem po meri glede na specifično vlogo vozila, zahteve za vgradnjo, območje vidnosti, okoljske razmere ali arhitekturo nadzora.
Konec koncev, dobro zasnovanLED opozorilne lučinaj bi vozilo lažje prepoznali in njegovo stanje delovanja lažje razumeli. Cilj ni vizualni presežek. Cilj je zanesljiva, jasna, ustrezno nadzorovana komunikacija med vozilom in ljudmi okoli njega.
Potrebujete konfiguracijo opozorilnih luči za vozilo?
NOVAponuja rešitve za opozorilne luči za vozila za različna delovna okolja, strukture vozil, zahteve za vgradnjo, nadzorne sisteme in scenarije uporabe. Za konfiguracijo, ki ustreza zahtevam vašega projekta,kontaktirajte nasza pogovor o tehničnih podrobnostih.
